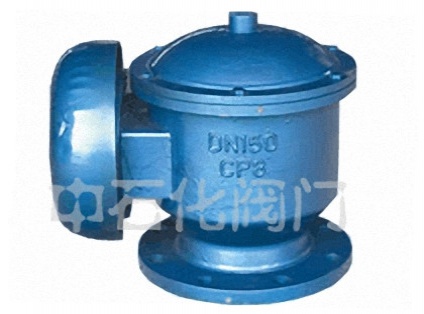

ZFQ-1 型全天候防爆阻火呼吸阀。该产品集阻火器与呼吸阀为一体。它是石化储罐必备的新型安全设备，其优点是阻火呼吸性能好，重量轻，维修方便。该产品适用于储存内点低于 28 ℃的甲类油品和闪点低于 60 ℃的乙类油品，如汽油、笨、甲笨、煤油、轻柴油、机油、原油等油品及性质相同的化工产品储罐使用，它在 -35 ℃ -60 ℃的温度环境中正常工作。
|
阀体材料
|
碳钢WCB、不锈钢304、316、铝合金
|
|
正压阀盘材料
|
不锈钢304、316、铝合金
|
|
负压阀盘材料
|
不锈钢304、316、四氟PTFE
|
|
环境温度 ℃
|
-30~60
|
|
操作压力 Pa
|
-295~98000 -30mmH2O~+10000mmH2O
|
• 壳体选用铸钢和铝合金，耐腐蚀性好；
• 波纹阻火层采用不锈钢材料，阻火性能好，耐腐蚀性能好；
• 结构简单，易检修，安全方便；
|
A级正压
|
355Pa (36毫米水柱)
|
|
负压
|
295Pa (30毫米水柱)
|
|
B级正压
|
980Pa (100毫米水柱)
|
|
负压
|
295Pa (30毫米水柱)
|
|
C级正压
|
1765Pa (180毫米水柱)
|
|
负压
|
295Pa (30毫米水柱)
|

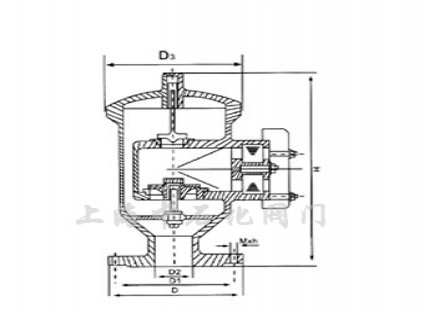

呼吸阀国标法兰连接外形尺寸： GB、JB
|
规格
|
安装尺寸（mm）
|
|
D1
|
D
|
D3
|
H
|
M-h
|
|
DN50
|
Ø110
|
Ø140
|
160
|
255
|
4×12
|
|
DN100
|
Ø170
|
Ø205
|
235
|
480
|
4×16
|
|
DN150
|
Ø225
|
Ø260
|
295
|
547
|
8×16
|
|
DN200
|
Ø280
|
Ø315
|
355
|
658
|
8×16
|
|
DN250
|
Ø335
|
Ø370
|
420
|
705
|
12×16
|
呼吸阀美标法兰连接尺寸：ANSI、API、ASME 可供JIS标准
|
规格
|
安装尺寸（mm）
|
|
D1
|
D
|
D3
|
H
|
M-h
|
|
2"
|
120.5
|
152
|
160
|
255
|
4×19
|
|
4"
|
190.5
|
229
|
265
|
290
|
8×19
|
|
6"
|
241.5
|
254
|
305
|
330
|
8×22
|
|
8"
|
298.5
|
343
|
355
|
350
|
8×22
|
|
10"
|
362
|
406
|
420
|
400
|
12×25
|
