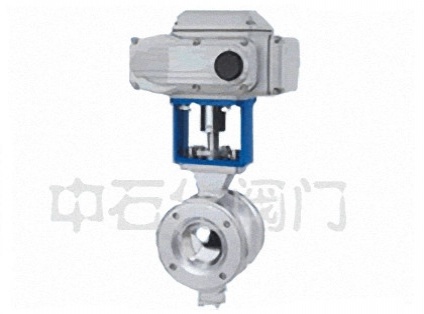

ZAJV电子式电动V型调节球阀，配用DTR系列电动执行机构，无需另配伺服放大器，有输入控制信号（4-20mADC或1-5ADC）及单相电源即可控制运转，公司实现对压力、流量、温度、液位等参数的调节。阀芯上开有V型切口，与硬密封阀座相对转动产生剪切力，可将纤维切断，防止卡死。具有流通能力，调节精度高，可调比大，密封性好，重量轻等特点。适用于除小口径，角型、三通连接外的大部分场合，是替代进口产品的最佳产品，特别适用于泥浆和含有纤维性介质，以及含有微小固体悬浮物介质的调节。广泛应用于造纸业、制糖、石油、化工、冶金等行业的工业过程自动控制系统中。

阀体：

公称通径；25-300mm
公称压力：PN1.6, 4.0, 6.4Mpa
连接形式：法兰式按JB/T79.2-94凹或按JB78-5P对夹式
法兰连接
材料：WCB ZG1Gr18Ni9Ti CF3M
填料：V型聚四氟乙烯填料,含浸聚四氟乙烯填料,石棉编织填料。耐高温碳纤维填料
温度：常温：-20℃~+120℃ 散热：+200℃~+450℃

阀内组件：

阀芯形式：V形缺口半球体

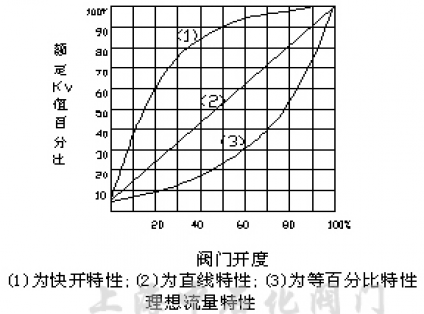

流量特性：等百分比特性。
球体阀杆2Cr13 1Cr18Ni9Ti oCr17Ni12Mo2(316L)
金属阀座材料：与阀杆材料相同，密封堆焊钴铬硬质合金，非金属阀材料，增强聚四氟乙烯。

公称通径DN	25	32	40	50	65	80	100	125	150	200	250	300
流量系数（Kv）	25	40	63	100	160	250	350	680	990	1600	2500	4000
动作范围	0-90°
允许压差△P	小于公称压力（1.6MPa）
泄漏量Q	按API598标准测试无泄漏
环境温度℃	-20~60℃
基本误差	±2%
回差	±2%
死区	1%
可调范围	250:1
配用执行机构	PSQ101, 3810RSA-05DTR-05~10			PSQ201381RSC-30DTR-20～30			PSQ3013810RSC-50 DTR-40			PSQ701DTR-60

公称通径DN	L	DTR		H2	D1	Z-d
		H1	L1
25	102	277	208	60	85	4-14
32	102	295	208	65	100	4-18
40	114	305	208	75	110	4-18
50	124	364	208	95	125	4-18
65	143	379	208	105	145	4-18
80	165	389	256	120	160	8-18
100	194	402	256	140	180	8-18
125	213	426	256	165	210	8-18
150	229	445	256	185	240	8-23
200	243	465	256	205	295	12-23
250	297	610	346	240	355	12-25
300	338	660	346	290	410	12-25
