产品概述零件材质性能规范产品尺寸技术规范

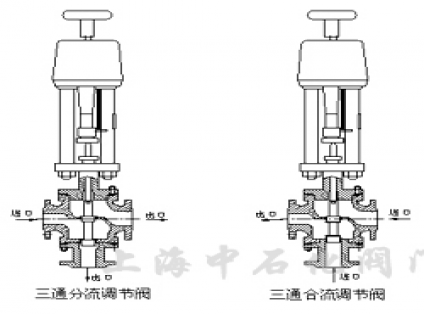

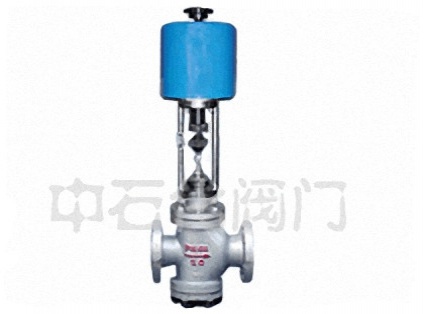

ZDSF（H）型直行程分流、合流电动调节阀，由三通分流，合流阀门配用德国进口PS系列直行程电动执行机构组成。电动执行机构内有伺服系统，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，采用平衡式阀塞结构，具有阀塞稳定性好、不易产生震动、噪声低、允许使用压差大，连线简单等特点，调节阀广泛用于流量系数大，泄漏量要求比较严的电力、冶金、石油、化工、环保等行业的工业自动控制系统中。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。

形式：三通双座铸造阀
公称通径：25－300mm
公称压力：PM1.6 4.0 6.4MPa
连接形式：法兰式按JB78－59 JB79－59
材料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
上阀盖：
常温型：-20℃－+200℃
散热型：-40℃－+450℃
压盖形式：螺栓压紧式
填料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管
四、阀内组件：
阀芯形式：双导向双座套筒型阀芯
流量特性：等百分比特性，线性特性和快开特性
材料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti

阀体材料	公称压力MPa	介质工作温度
		<	<	<	<	<	<	<	<	<	<	<	<	<	<
		120	200	250	300	350	400	425	450	475	500	525	550	575	600
		最大工作压力MPa
铸铁HT200	1.6	1.6	1.5
铸钢ZG25	4.0 6.4		4.0 6.4	3.7 5.9	3.3 5.2	3.0 4.7	2.8 4.1	2.3 3.7	1.8 2.9
不锈钢ZG1r18Ni9Ti	4.0 6.4					4.0 6.4	3.0 4.4	2.7 4.2	2.4 4.0	2.1 3.8 0	1.9 3.5	1.7 3.4	1.4 3.2	1.1 2.9	0.8 2.6

ZDSF（H）型直行程分（合）流电动调节阀规格参数表：

公称通径DN		25	32	40	50	65	80	100	125	150	200	250	300
阀座直径dn (mm)		25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数Kv	合流	8.5	13	21	34	53	85	135	210	340	535	800	1280
	分流						85	135	210	340	535	800	1280
行程mm		16		25		40			60			100
允许压差△MPa		≤公称压力MPa
基本误差%		±2.5
回差%		2.5
死区%		1.0
始终点偏差%		±2.5
额定行程偏差%		2.5
允许泄漏量Q		Kv值的0.05%
可调范围		30:1
配电动执行器型号	PSL	PSL201		PSL202		PSL204		PSL208		PSL312		PSL320
	3810L	SA－08		381LSA－20		381LSB－30		381LSB－50		381LSC－65		381LSC－160
公称压力介质温度阀体材料	1.6MPa	常温－20℃~＋200℃ 铸铁HT200
	4.0MPa	常温－20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
		中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
	6.4MPa	常温－20℃~＋200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
		中温-40℃~＋450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti

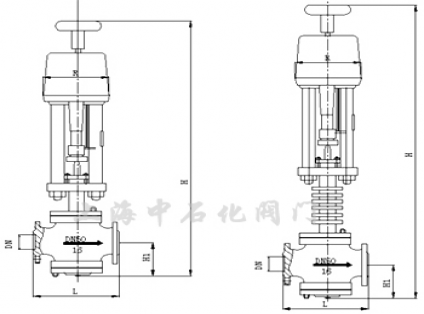

公称通径DN	合流									分流
	R	L			H		H1			L			H		H1
		PN（MPa）					PN（MPa）			PN（MPa）					PN（MPa）
		-	-	-	常温	中温	-	-	-	-	-	-	常温	中温	-	-	-
25	176	185	190	200	600	650	140	150	160	185	190	200	600	650	140	150	160
32	176	200	200	210	718	848	150	160	170	200	200	210	718	848	150	160	170
40	176	220	230	235	795	925	160	170	180	220	235	235	795	925	160	170	180
50	176	250	255	265	835	960	180	190	200	250	255	265	835	960	180	190	200
65	176	275	285	295	1067	1214	200	210	220	275	285	295	1067	1214	200	210	220
80	176	300	310	320	1080	1243	210	230	240	300	310	320	1102	1265	225	250	265
100	176	350	360	370	1094	1257	220	250	260	350	360	370	1131	1294	245	275	285
125	225	410	430	440	1292	1492	260	300	300	410	425	440	1329	1529	285	320	325
150	225	450	465	475	1321	1520	280	320	320	450	460	475	1358	1557	305	340	345
200	225	550	560	570	1400	1597	320	380	380	550	560	570	1445	1642	350	400	410
250	225	635	660	670	-	-	-	474	474	635	660	670	-	-	-	-	-
300	225	720	740	770	-	-	-	584	584	720	740	770	-	-	-	-	-
