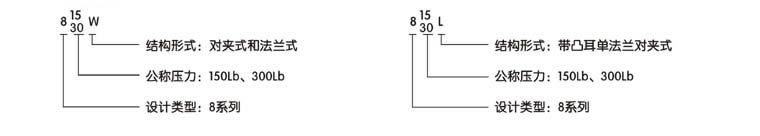

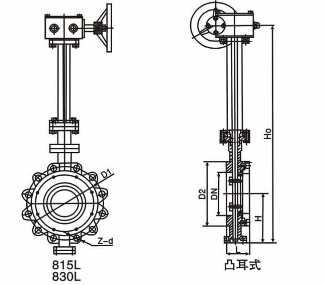

815、830、系列蝶阀的主要结构特征为对夹式和法兰式三偏心结构，而815、830L系列蝶阀的主要结构特征为阀体周边带凸耳且设计成带螺孔单法兰结构。815、830系列蝶阀广泛应用于石油、化工及工业环保水处理、高层建筑，给合排水等管道上。
其特点：由于采用的是三偏心结构，密闭性能可靠，确保开启时蝶板不接触密封座，消除了密封座不均匀负载，延长了使用寿命，确保可靠的密封性能，具有耐温、耐磨损、耐腐蚀等优点。
|
雩件名称 |
材料 |
|
阀体 |
WCB，304,31 6,31 6SS，CF8M |
|
蝶板 |
WCB，304,31 6、31 6SS，CF8M |
|
阀杆 |
316、2Crl3、1Crl8Ni9Ti |
|
密封圈 |
31 6、氟塑料 |
|
填料 |
柔性石墨、氟塑料 |
采用标准：
设计标准：APl609-83
法兰连接尺寸：ANSIB16。5
结构长度 ：ANSlB16.10-1992
压力试验：API598-82

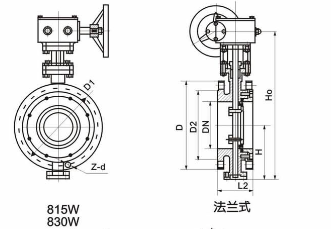

加长杆美标蝶阀815W系API815W：
|
公称通径DN |
结构长度(标准值) |
外形尺寸(参考值) |
连接尺寸(标准值) |
参考重量 |
|||||||||||||||
|
L |
L1 |
H |
H0 |
D |
D1 |
D2 |
M |
Z．d |
|||||||||||
|
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
英寸 |
毫米 |
||||
|
2” |
50 |
1.69 |
43 |
4.25 |
108 |
4.33 |
110 |
13.58 |
345 |
6.00 |
152 |
4.75 |
120.5 |
3.62 |
92 |
M18 |
4-19 |
9 |
20 |
|
21/2″ |
65 |
1.69 |
46 |
4.40 |
112 |
4.64 |
118 |
14.25 |
362 |
7.00 |
178 |
5.49 |
139.5 |
4.13 |
105 |
M18 |
4-19 |
10 |
25 |
|
3″ |
80 |
1.94 |
48 |
4.50 |
114 |
4.92 |
125 |
14.96 |
380 |
8.50 |
190 |
6.00 |
152.5 |
5.00 |
127 |
M18 |
4-19 |
11 |
29 |
|
4″ |
100 |
2.19 |
54 |
5.00 |
127 |
5.70 |
145 |
16.34 |
415 |
9.00 |
229 |
7.50 |
190.5 |
6.19 |
157 |
M18 |
8-19 |
13 |
33 |
|
5″ |
125 |
2.50 |
55 |
5.50 |
140 |
6.50 |
165 |
17.91 |
455 |
10.00 |
254 |
8.50 |
216 |
7.32 |
186 |
M20 |
8-22 |
16 |
38 |
|
6″ |
150 |
2.75 |
57 |
5.50 |
140 |
6.89 |
175 |
21.45 |
545 |
11.00 |
279 |
9.50 |
241.5 |
8.50 |
216 |
M20 |
8-22 |
26 |
74 |
|
8″ |
200 |
2.81 |
64 |
5.90 |
150 |
8.26 |
210 |
24.21 |
645 |
13.50 |
343 |
11.75 |
298.5 |
10.62 |
270 |
M20 |
8-22 |
34 |
86 |
|
10″ |
250 |
3.00 |
71 |
6.30 |
160 |
9.84 |
250 |
27.36 |
695 |
16.00 |
406 |
14.25 |
362 |
12.75 |
324 |
M22 |
12-25 |
51 |
142 |
|
12″ |
300 |
3.18 |
81 |
7.00 |
178 |
11.24 |
285 |
32.78 |
830 |
19.00 |
483 |
17.00 |
432 |
15.00 |
381 |
M22 |
12-25 |
72 |
167 |
|
14″ |
350 |
3.63 |
92 |
7.50 |
190 |
12.60 |
320 |
35.43 |
900 |
21.00 |
533 |
18.75 |
476 |
16.25 |
413 |
M27 |
12-29 |
106 |
218 |
|
16″ |
400 |
4.00 |
102 |
8.50 |
216 |
13.98 |
355 |
38.58 |
980 |
23.50 |
597 |
21.25 |
540 |
18.50 |
470 |
M27 |
16-29 |
133 |
275 |
|
18″ |
450 |
4.50 |
114 |
8.74 |
222 |
14.96 |
380 |
40.55 |
1030 |
25.00 |
635 |
22.75 |
578 |
21.00 |
533 |
M30 |
16-32 |
176 |
315 |
|
20″ |
500 |
5.00 |
127 |
9.00 |
229 |
16.34 |
415 |
43.70 |
1110 |
27.50 |
699 |
25.00 |
635 |
23.00 |
584 |
M30 |
20-32 |
190 |
395 |
|
2″ |
600 |
6.06 |
154 |
10.50 |
267 |
18.70 |
475 |
51.37 |
1305 |
32.00 |
813 |
29.50 |
749.5 |
27.25 |
692 |
M33 |
20-35 |
394 |
580 |
|
30″ |
750 |
6.50 |
165 |
11.50 |
292 |
22.38 |
580 |
60.03 |
1525 |
38.75 |
985 |
36.00 |
914 |
33.75 |
857 |
M33 |
28-35 |
476 |
717 |
|
32″ |
800 |
7.50 |
190 |
12.50 |
318 |
24.80 |
630 |
62.40 |
1585 |
41.75 |
1060 |
38.50 |
978 |
36.00 |
914 |
M39 |
28-41 |
618 |
880 |
|
36″ |
900 |
8.00 |
200 |
13.00 |
330 |
26.77 |
680 |
69.48 |
1765 |
46.00 |
1168 |
42.75 |
1085 |
40.25 |
1022 |
M39 |
32-41 |
762 |
1042 |
|
公称通径 |
DN(mm) |
830W |
830L |
|
|
|
2″-36″ |
2″-36″ |
|
公称压力 Nominal pressure |
PN(MPa) |
150Lb |
300Lb |
|
试验压力Ps(MPa) |
强度试验 |
3.0 |
7.5 |
|
|
密封试验 |
2.2 |
5.5 |
|
适用介质 |
水、蒸汽、油品、海水等 |
||
|
适用温度 |
-29-425℃ |
||
