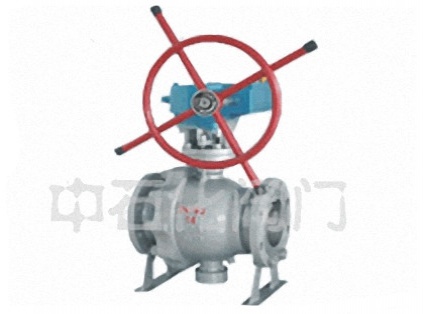

Q347固定蜗轮球阀两分式和三段式固定球阀又称侧装分体式球阀，将阀体沿与阀门通道轴线相垂直的截面分为不对称的左右两半，它在管道上主要用于切断、分配和改变介质流动方面。它的枢轴结构保证了了准确的球体位置。标准阀座采用弹簧结构，将阀座推向球体，保证了良好的低压密封性能。该球阀阀前，阀后阀座都能密封，即所谓双向密封特性，利用自带的排放阀，阀体中腔可向外排放。枢轴采用防吹出保护结构，低摩擦系数的轴承等。公司具有性能优异，可靠性高，用途广泛，价格合理等优点，适用于化工、石油、天然气、冶金、等行业及含硫化氢介质、杂质多、腐蚀严重的天然气长输管。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径。具体请来电联系或在线咨询。

阀体	WCB	ZG1Cr18Ni9Ti	CF8	CF3	ZG1Cr18Ni12Mo2Ti	CF8M	CF3M
球体阀杆	2Cr13	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
阀座	聚四氟乙烯PTFE 加坡纤增强聚四氟乙烯PTFE+Glass 对位聚笨PPL
垫片	聚四氟乙烯PTFE 不锈钢/柔性石墨齿形垫片
阀杆座	聚四氟乙烯PTFE 不锈钢/柔性石墨
填料	聚四氟乙烯PTFE 增强柔性石墨
填料压盖	WCB	1Cr18Ni9Ti	304	304L	1Cr18Ni12Mo2Ti	316	316L
温度	-29～150(聚四氟乙烯 PTFE) -29～200(加玻纤增强聚四氟乙烯 PTFE+GLASS) -29～300(对位聚笨 PPL)
介质	水蒸汽油品	硝酸类		强氧化介质	醋酸类		尿素类

公称压力	1.6	2.5	4.0
强度试验	2.4	3.8	6.0
水密封试验	1.8	2.8	4.4
气密封试验	0.4-0.7

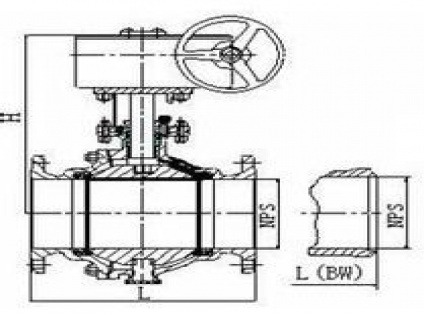

1.6MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法兰 Q347F 16C 16P 16R	32	140	135	100	78	16	4-18	30	85	160
	40	165	145	110	85	16	4-18	32	95	230
	50	178	160	125	100	16	4-18	43	107	230
	65	190	180	145	120	18	4-18	70	142	400
	80	203	195	160	135	20	8-18	110	152	400
	100	305	215	180	155	20	8-18	150	178	500
	125	356	245	210	185	22	8-18	200	252	500
	150	394	280	240	210	24	8-23	230	278	600
	200	457	335	295	265	26	12-23	260	395	600
	250	533	405	355	320	30	12-25	283	480	800
	300	610	460	410	375	30	12-25	380	585	800
	350	686	520	470	435	34	16-25	425	625	800
	400	762	580	525	485	36	16-30	492	720	800
	500	914	705	650	608	44	20-34	555	840	830
	600	1067	840	770	718	48	20-41	675	1050	830
	700	1245	910	940	788	50	24-41	850	1150	830

2.5MPa	DN	L	D	D1	D2	b	n-φd	H0	H1	H2
凸面法兰 Q347F 25 25P 25R	32	180	135	100	78	18	4-18	30	85	160
	40	190	145	110	85	18	4-18	32	95	230
	50	216	160	125	100	20	4-18	43	107	230
	65	241	180	145	120	22	8-18	70	142	400
	80	283	195	160	135	22	8-18	110	152	400
	100	305	230	190	160	24	8-23	150	178	500
	125	381	270	220	188	28	8-25	200	252	500
	150	403	300	250	218	30	8-25	230	278	600
	200	502	360	310	278	34	12-25	260	395	600
	250	568	425	370	332	36	12-30	283	480	800
	300	648	485	430	390	40	16-30	380	585	800
	350	762	550	490	448	44	16-34	425	625	800
	400	838	610	550	505	48	16-34	492	720	800
	500	991	730	660	610	52	20-41	555	840	830
	600	1143	840	770	718	56	20-41	675	1050	830
	700	1346	955	875	815	60	24-48	850	1150	830

4.0MPa	DN	L	D	D1	D2	D6	b	n-φd	H0	H1	H2
凸凹法兰 Q347F 40 40P 40R	32	180	135	100	78	66	18	4-18	30	85	160
	40	190	145	110	85	76	18	4-18	32	95	230
	50	216	160	125	100	88	20	4-18	43	107	230
	65	241	180	145	120	110	22	8-18	70	142	400
	80	283	195	160	135	121	22	8-18	110	152	400
	100	305	230	190	160	150	24	8-23	150	178	500
	125	381	270	220	188	176	28	8-25	200	252	500
	150	403	300	250	218	204	30	8-25	230	278	600
	200	502	375	320	282	260	38	12-30	260	395	600
	250	568	445	385	345	313	42	12-34	283	480	800
	300	648	510	450	408	364	46	16-34	380	585	800
	350	762	570	510	465	422	52	16-34	425	625	800
	400	838	655	585	535	474	58	16-41	492	720	800
	500	991	755	670	612	576	62	20-48	555	840	830
	600	1143	890	795	730	678	62	20-54	675	1050	830
	700	1346	995	900	835	768	68	24-54	850	1150	830

设计与制造	结构长度	法兰尺寸	压力-温度	试验-检验
GB122237	GB12221	GB9113 JB79	GB9131	GB/T13927 JB/T9092
