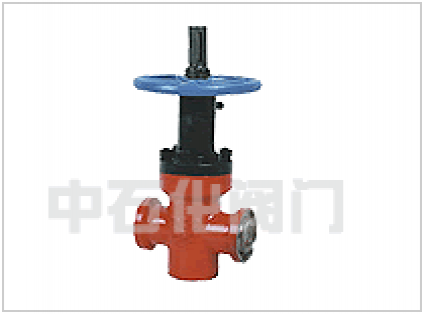

首页 > 产品中心 > 其他 > 油田专用阀门SZ43Y SZ63Y SZ83Y

1
2

产品概述零件材质性能规范产品尺寸技术规范

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。

暂无相关信息

暂无相关信息

公称压力 Mpa	公称通径 mm	尺寸（mm)
公称压力 Mpa	公称通径 mm	L	L1	H	H1	D0	D1
16 20	25	180	200	200	235	25	35
	32	220	220	215	255	29	48
	40	260	280	220	265	36	60
	50	310	300	230	285	45	73
	65	340	350	250	315	58	89
	80	380	360	340	420	72	108
	100	460	400	375	475	90	133
	150	550	450	530	675	135	194
	200	740	500	690	990	180	245
25 35 45	25	180	200	200	235	23	42
	32	220	220	215	255	29	56
	40	260	280	220	265	36	64
	50	310	300	230	285	45	76
	65	340	350	250	315	58	89
	80	380	360	340	420	72	114
	100	460	400	375	475	90	146
	150	550	450	530	675	135	194
	200	740
公称压力 Mpa	公称通径 mm	尺寸（mm)
公称压力 Mpa	公称通径 mm	L	L1	H	H1	D0	D1
16 20	25	180	200	200	235	25	35
	32	220	220	215	255	29	48
	40	260	280	220	265	36	60
	50	310	300	230	285	45	73
	65	340	350	250	315	58	89
	80	380	360	340	420	72	108
	100	460	400	375	475	90	133
	150	550	450	530	675	135	194
	200	740	500	690	990	180	245
25 35 45	25	180	200	200	235	23	42
	32	220	220	215	255	29	56
	40	260	280	220	265	36	64
	50	310	300	230	285	45	76
	65	340	350	250	315	58	89
	80	380	360	340	420	72	114
	100	460	400	375	475	90	146
	150	550	450	530	675	135	194
	200	740

公称压力 MpA	公称通径	尺寸
公称压力 MpA	mm	L	L1	H	H1	D0	D1	D2	h	L0
16 20	25	160	268	200	235	25	50.8	65	12	200
	32	180	288	215	255	29	60.32	65	12	220
	40	230	370	220	265	26	88.8/68.28	120	20	280
	50	230	390	230	285	45	88.8/95.25	120	20	300
	65	240	400	250	315	58	88.8/107.8	120	20	350
	80	270	460	340	420	72	107.8/136.52	140	20	360
25 35 45	25	160	268	200	235	23	50.8	65	12	200
	32	180	288	215	255	29	60.32	65	12	220
	40	230	370	220	265	36	88.8/68.28	120	20	280
	50	240	400	230	285	45	88.8/95.25	120	20	300
	65	260	420	250	315	58	88.8/107.8	120	20	350
	80	290	480	340	420	72	107.8/136.52	140	20	360

JB/T5198-91管线用钢制平板闸阀　　
ANSI B16.5a-1992管法兰管件　　
GB/T13927-92通用阀门压力试验
JB/T9092-1999阀门的检验与试验
JB/TQ814-89钢制平板闸阀产品阀产品质量分等
