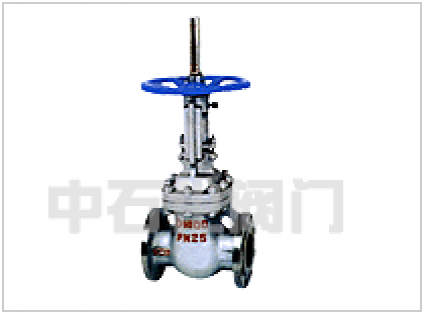

首页 > 产品中心 > 闸阀 > ZBPZ44Y自动补尝平衡式双平板闸阀油田阀门Z法兰明杆Z双闸板平行式闸阀硬密封

产品概述零件材质性能规范产品尺寸技术规范

自动补偿平衡式双平板闸阀是一种结构新颖的闸阀产品，它具有启闭力矩小、速度快、振动小、使用寿命长、操作安全可靠等特点，主要用于气、液体输送管道的切断或泄放。

●阀门采用两块互相平行的闸板及其楔紧装置组成的密封结构取代传统的楔式闸阀结构。
●阀门密封机构各零件互相分离，即使在温度变化时引起变形也仍能保证密封，且不会因高温膨胀而使闸板挤住打不开。
●阀门密封采用耐磨、耐腐蚀材料制成，延长了阀门的使用寿命。
●在高温、高压情况下，进口一侧闸板设计为可泄压方式、防止由于温度变化而引起的腔内压力异常升高的现象，保证使用安全。
●全封闭结构，防护性能好，可全天候使用。

注：参数仅供参考，或有不全。阀门可根据要求选用不同压力、材质、口径、驱动方式等。具体请来电联系或在线咨询。

零件名称	阀体、阀盖	闸板	阀杆	阀座	阀杆螺母	密封圈	填料	密封脂
“基本”型	WCB	合金钢（特殊处理）	不锈钢	焊硬质合金	铝青铜	填充四氟	填充四氟膨胀石墨	耐油密封脂
“抗硫”型	WCB	合金钢（特殊处理）	抗硫不锈钢	焊硬质合金	铝青铜	填充四氟	填充四氟膨胀石墨	抗硫密封脂

压力等级		常温下压力试验（MPa）				适用温度℃			适用介质
压力等级		壳体	左密封	右密封	低压密封	“G”型	“D”型	普通型	“抗硫”型	“基本”型
公称压力（MPa）	1.6	2.4	1.76	1.76	0.6	-29～250	-46～121	-29～121	含H2O和Co2500Mg/m3的介质	石油、天然气、水等
	2.5	3.75	2.75	2.75	0.6
	4.0	6.0	4.4	4.4	0.6
	6.4	9.6	7.04	7.04	0.6
磅级Lb	150	3.1	2.3	2.3	0.6
磅级Lb	300	7.6	5.52	5.52	0.6

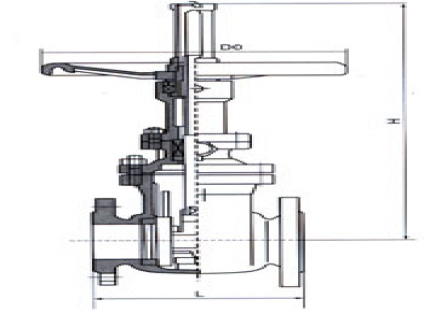

公称PN（MPa）	尺寸
公称PN（MPa）	DN	50	65	80	100		125	150	200	250	300	350	400	450	500		600
1.6	L	250	265	280	300		325	350	400	450	500	550	600	650	700		800
	H	417	452	530	607		614	850	1060	1225	1415	1630	1780	2050	2181		2599
	D0	240	240	280	300		300	350	400	450	500	500	600	720	720		720
	重量（Kg）	22	30	44	47		76	96	160	228	300	388	566	900	958		1410
2.5	L	250	265	280	300		325	350	400	450	500	550	600	650	700	800
	H	417	452	567	590		756	880	1041	1260	1415	1630	1780	2050	2181	2599
	D0	240	240	280	320		320	400	400	450	500	500	600	720	720	720
	重量（Kg）	23	32	46	67		78	112	218	290	324	423	566	900	958	141
4.0	L	250	280	310		350	400	450	550	650	750	850	950	1050	1150	1350
	H	417	452	567		590	776	885	1065	1250	1531	1700	1770	1820	1880	2200
	D0	240	240	280		320	350	400	500	550	640	640	640	680	680	680
	重量（Kg）	28	35	47		68	115	150	235	374	550	890	1235	1400	1506	1780
6.4	L	250	280	310		350	400		450	550	650	750	850	950
	H	505	545	605		665	780		980	1120	1332	1680	1745	1820
	D0	280	280	320		400	400		450	550	550	640	640	680
	重量（Kg）	44	64	84		119	174		266	388	500	550	898	1234
