产品说明:

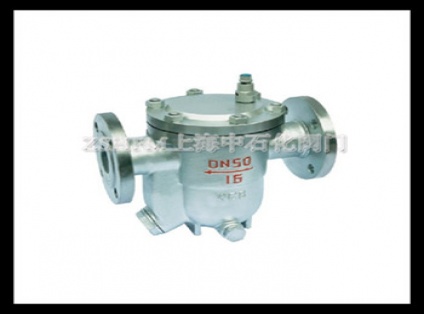

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水阀：法兰连接、浮球式结构形式，阀座密封面材料为 Cr13 系不锈钢，公称压力 PN16~PN40，阀体材料为铸铁（CS41H-16）、碳钢（CS41H-16C、CS41-25、CS41-40）的蒸汽疏水阀。用于蒸汽加热设备、蒸汽管网和凝结水回收系统，它能迅速、自动、连续地排除凝结水，有效地阻止蒸汽泄漏。

工作原理：自由浮球式蒸汽疏水阀利用浮力原理，浮球根据凝结水量的多少，随水位的变化而作升降，自动调节阀座孔的开度，连续排放凝结水，当凝结水停止进入时，浮球降的底部，回到关闭位置，排水停止，由于排水阀座孔总是在凝结水位以下，形成水封、水、气自然分离，达到无蒸汽泄漏。

产品特点：①能拓饱和凝结水，回执设备内不含有水先积聚，从而获得高的加热效率。②蒸汽压力变化时，不受影响，能连续工作性能稳定。③漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好。④自动排空气性能好。⑤寿命长，浮球的整个球面都可以做密封面，无集中磨损。

自由浮球式疏水阀规格及技术参数 ：

公称通径（ DN ）： 15-150 ；

公称压力（ PN ）： 1.6-4.0Mpa ；

工作压力 (PMO) ： 0.2-1.6 Mpa ；

工作温度 (TMO) ： 350 ℃；

工作介质：蒸汽凝结水；

无负荷漏气率小于 3% ；过冷度 0.5%

最高工作压力

使用范围：该产品可用于化工、石油化工、轻纺、造纸等行业，即将蒸汽管网及供热设备中的凝结水及时排出，并阻止蒸汽泄漏。

主要性能参数

主要外形尺寸

                                                          （单位：mm）
