一、技术规范：
1、设计制造：GB/T 12224-1989、JB/T 7747-1995
2、连接方式：内螺纹连接、承插焊连接
3、结构特征: 锥面密封、浮动阀瓣
4、检验与试验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定、不锈钢GB/T 1220-1989的规定
二、性能规范：
公称压力：32Mpa
适用温度：≤425℃
适用介质：水、蒸汽、油品等
使用范围：该产品可用于介质为水、油、气及弱腐蚀性流体的管路中。
主要性能参数
型号
公称压力PN
适用温度/°C
适用介质
J13H-25~160
25~160
≤150
水、蒸汽、油品等无腐蚀性介质
J13W-63P~160P
63~160
弱腐蚀性介质
J13W-160R
160
腐蚀性介质

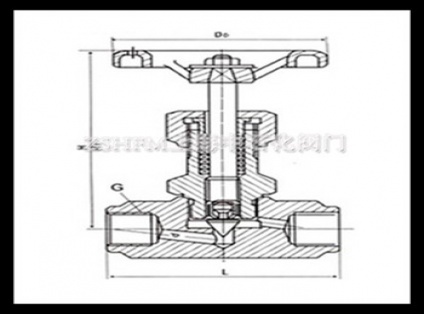

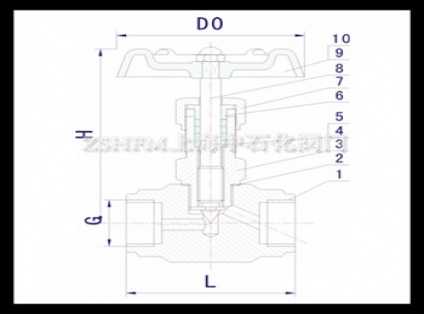

主要外形尺寸
（单位：mm）
尺寸
公称尺寸DN
6
10
15
20
25
J13H-25~160 J13W-25~160
G（NPS）/in
1/4
3/8
1/2
3/4
1
d
4
5
8
L
60
80
D0
65
H
82
94
H1
86
100
